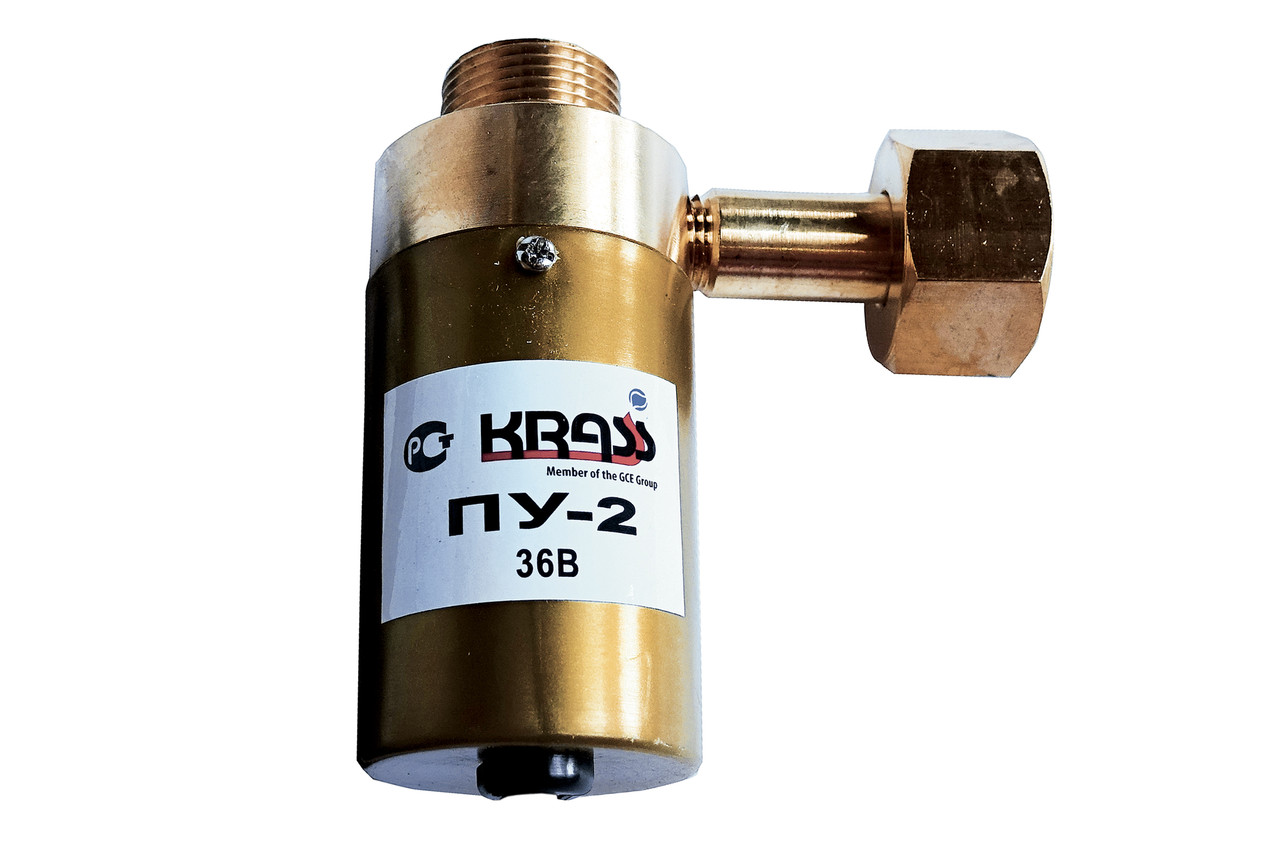

Подогреватель углекислого газа ПУ-2 предназначен для подогрева углекислого газа, поступающего в регулятор расхода, в составе автоматов и полуавтоматов дуговой сварки, а также для подогрева воздуха и других газов (инертные газы) в установках, не требующих точного поддержания температуры газов (защита от перемерзания оборудования).
Подогреватель осуществляет стабилизацию температуры характерной точки своего корпуса. Нагревательный элемент и датчик температуры изолированы от воздействия газа и высокого давления. Подогреватель применяется совместно с любым регулятором давления или расхода газа независимо от его конструкции и предприятия производителя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Пропускная способность не менее, дм3/мин (л/мин) - 50
Наибольшее давление газа, МПа (кгс/см2) - 20(200)
Температура нагрева корпуса, °С не более - 70±5
Время выхода в установившийся режим, мин, не более - 10
Напряжение электропитания, В - 36
Потребляемая мощность, Вт, не более - 150
Присоединительные размеры входа и выхода, резьба - G3/4
Длина кабеля, м, не менее - 2
Вес подогревателя, кг, не более - 0,7
Габаритные размеры, мм, не более, - 100´90´45
Вывод кабеля - неразъемный
Подогреватель присоединяется к источнику питания газом (баллону) гайкой с резьбой G3/4. Газ через входной штуцер поступает в корпус подогревателя, происходит нагрев газа от нагретого корпуса подогревателя, затем газ поступает к редуктору. Подключение подогревателя к питающей сети переменного или постоянного тока напряжением 36B осуществляется проводом. Корпус подогревателя нагревается двумя нагревательными элементами до температуры (70±5)°С, которая поддерживается автоматически датчиком.
При изменении расхода газа изменяется только время включенного состояния подогревателя
